خمکاری ورق

خمکاری ورق های گالوانیزه و … از خدمات مهمی است که باید با دقت  ظرافت هر چه تمام انجام شود، زیرا اگر آن را برای نمای ساختمان خود می خواهید بر روی زیبایی ساختمان تاثیر فراوانی دارد. اگر به دنبال خدمات خمکاری ورق با دقت بالا و قیمت مناسب هستید یا می‌خواهید با انواع روش‌ها، دستگاه‌ها و عوامل موثر بر هزینه خمکاری آشنا شوید، در این صفحه تمام اطلاعات مورد نیاز را به‌صورت کامل در اختیار شما قرار داده‌ایم.

  برای دریافت قیمت روز خمکاری ورق، همین حالا با ما تماس بگیرید.

خمکاری انواع ورق ها روش های گوناگون دارد که آن را با توجه به موارد گوناگون مانند:

• جنس ورق
• ضخامت ورق
• طرح مورد نظر برای خم کردن
• میزان خمش

انجام می دهند.

خمکاری باید توسط افراد ماهر و مجرب صورت بگیرد و اپراتور نقش مهمی در انجام این خدمات و عملیات دارد. کیفیت این خدمات به توانایی و مهارت شخص مورد نظر بستگی دارد.

البته امروزه دستگاه های اتوماتیک کار اپراتور ها را راحت تر کرده و اطلاعات مورد نظر را به کامپیوتر های مخصوص داده و خود دستگاه به صورت اتوماتیک و بدون دخالت شخصی عملیات مورد نظر را انجام می دهد.

خمکاری ورق چیست و چه کاربردی دارد؟

خمکاری ورق (Sheet Metal Bending) عملی است که در آن ورق با استفاده از نیروهای مکانیکی یا هیدرولیکی  به زاویه مشخصی خم می‌شود، بدون اینکه  دچار شکست شود و این خم هم برای زیبایی برای کاربردهای متفاوت ورق نیاز است.

این فرآیند در تولید بسیاری از محصولات فلزی استفاده می‌شود، از جمله:

• سازه‌های فلزی ساختمانی

• انواع پوشش‌های سقفی و نما مانند ورق شیروانی

• قطعات خودرو

• تجهیزات صنعتی

• تابلوهای برق

در واقع، هر جا که نیاز به تغییر شکل دقیق ورق فلزی باشد، خمکاری نقش کلیدی دارد.

خمکاری گرم یا سرد

خمکاری ورق فلزی در دو صورت گرم و سرد انجام می شود که باید آن را بر اساس نوع ورق انجام داد.

همچنین با توجه به جنس ورق فلزی باید مشخص کرد که خمکاری به صورت گرم انجام بگیرد یا در دمای پایین انجام شود.

برای مثال اگر کربن موجود در ورق فلزی بیشتر از 1.2 درصد باشد ،قابلیت خمودگی این ورق کاهش پیدا می کند و باید ابتدا آن را گرم کرد . معمولا ورق های غیر آهنی (به غیر از ورق روی و آلومینیوم ) را به صورت سرد خمکاری می کنند. در اکثر موارد در طی عملیات خمکاری ضخامت ورق تغییری نمی کند.

در خمکاری انواع ورق های فلزی ،ممکن است بر اثر بی دقتی ،ورق دچار چین خوردگی یا ترک خوردگی بشود.

انواع روش‌های خمکاری ورق فلزی

خمکاری ورق با توجه به نوع قطعه و دقت مورد نیاز به روش‌های مختلفی انجام می‌شود که مهم‌ترین آن‌ها عبارتند از:

خمکاری V شکل (V-Bending)

رایج‌ترین روش خمکاری است که در آن ورق داخل قالب V قرار گرفته و با فشار پانچ خم می‌شود. این روش برای اکثر پروژه‌های صنعتی و ساختمانی کاربرد دارد.

از متداول ترین و رایج ترین نوع خمکاری انواع ورق های فولادی خمکاری V شکل است که این نوع هم به سه صورت تقسیم می شود:

• خمش پایین یا همان Bottom bending : در این روش دستگاه خمکاری به سمت پایین ضربه می زند و یا فشار وارد می کند. همانطور که از اسم این نوع مشخص است دستگاه خمکاری و یا همان پانچ مانند به سمت پایین به ورق های فولادی و فلزی فشار وارد می کند.
• خمش هوا و یا Air bending: این روش برای خمکاری های جزیی بکار می رود و به این صورت است که دستگاه و ورق مورد نظر و انتخاب شده تماس کامل پیدا نمی کند. در این نوع عملیات نیازی به قالب های مخصوص نیست و با کمک ترمز پرس انجام می شود. این نوع خمکاری برای قطعاتی که به زاویه ی خمکاری بسیار دقیقی نیاز دارند مناسب نمی باشد.
• خمکاری سکه ای و یا همان Coining: این روش در گذشته بیشتر رایج بود و قابلیت استفاده ی بیشتری داشت. دلیل اینکه این را بر روی این روش گذاشتند این است که در خم شدن نتایج دو طرف باید دقیقا شبیه باشد در واقع عملیات خمکاری دقیقا از وسط رخ می دهد و دو طرف آن با یکدیگر قرینه هستند.

خمکاری U شکل (U-Bending)

در این روش از قالب U شکل استفاده می‌شود و برای ایجاد خم‌های عمیق‌تر کاربرد دارد.

کاربرد:

• قطعات صنعتی خاص

• پروفیل‌های فلزی

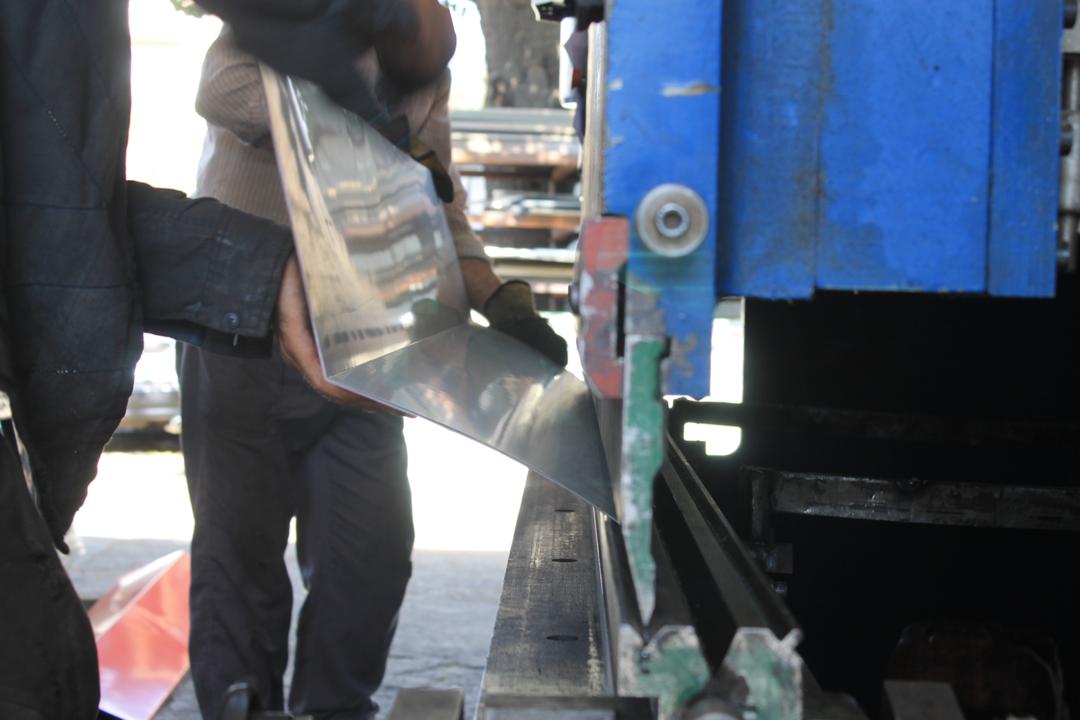

خمکاری ورق با پرس برک (Press Brake)

یکی از دقیق‌ترین روش‌های خمکاری است که با استفاده از دستگاه پرس برک انجام می‌شود و برای پروژه‌های حرفه‌ای استفاده می‌شود.

مزایا:

• دقت بالا در زاویه خم

• مناسب برای ورق‌های ضخیم

• قابلیت تنظیم دقیق فشار و زاویه

• کاربرد گسترده در صنایع سنگین و نیمه‌سنگین

 خمکاری CNC

در این روش دستگاه به‌صورت کاملاً اتوماتیک و برنامه‌ریزی‌شده عمل کرده و دقت بسیار بالایی دارد. این روش برای تولید قطعات دقیق و تیراژ بالا مناسب است.

مزایا:

• دقت بسیار بالا و بدون خطای انسانی

• مناسب برای تولید انبوه

• تکرارپذیری عالی در قطعات

• کاهش ضایعات و افزایش سرعت تولید

عوامل موثر بر قیمت خمکاری ورق

قیمت خمکاری ورق فلزی به عوامل مختلفی بستگی دارد و نمی‌توان برای آن یک نرخ ثابت در نظر گرفت. هر پروژه با توجه به مشخصات فنی و شرایط اجرایی، هزینه متفاوتی خواهد داشت. در ادامه مهم‌ترین عوامل تعیین‌کننده قیمت خمکاری ورق را بررسی می‌کنیم:

• ضخامت ورق : هرچه ضخامت ورق بیشتر باشد، نیروی بیشتری برای خمکاری نیاز است و در نتیجه هزینه افزایش پیدا می‌کند. ورق‌های ضخیم‌تر معمولاً نیاز به دستگاه‌های قدرتمندتری مانند پرس برک دارند.
• جنس ورق

نوع متریال تاثیر مستقیم بر قیمت دارد. به‌عنوان مثال:

• ورق‌های فولادی معمولی هزینه کمتری دارند

• ورق گالوانیزه به دلیل پوشش محافظ نیاز به دقت بیشتری دارد

• ورق استیل به دلیل سختی بالاتر، هزینه خمکاری بیشتری دارد

• تعداد خم‌ها : هرچه تعداد خم‌ها در یک قطعه بیشتر باشد، زمان و دقت بیشتری برای انجام کار لازم است و این موضوع باعث افزایش هزینه نهایی می‌شود.
• طول خم : طول هر خم یکی از فاکتورهای مهم در تعیین قیمت است. خم‌های بلندتر نیاز به زمان بیشتر و کنترل دقیق‌تری دارند.
• پیچیدگی قطعه : قطعاتی که دارای زوایای خاص، خم‌های ترکیبی یا طراحی پیچیده هستند، نیاز به تنظیمات دقیق‌تر دستگاه و مهارت بالاتر اپراتور دارند، بنابراین هزینه آن‌ها بیشتر خواهد بود.
• نوع دستگاه (CNC یا معمولی): استفاده از دستگاه‌های CNC باعث افزایش دقت و کیفیت کار می‌شود، اما در مقابل هزینه بیشتری نسبت به دستگاه‌های معمولی دارد. انتخاب نوع دستگاه به دقت مورد نیاز پروژه بستگی دارد.
• تیراژ سفارش: در سفارش‌های با تیراژ بالا، هزینه هر قطعه کاهش پیدا می‌کند، زیرا زمان تنظیم دستگاه بین تعداد بیشتری از قطعات تقسیم می‌شود. به همین دلیل، تولید انبوه معمولاً مقرون‌به‌صرفه‌تر است.

به عنوان مثال، در تولید پوشش‌های سقفی مانند ورق ذوزنقه، معمولاً نیاز به خم‌های دقیق، یکنواخت و با زاویه مشخص وجود دارد. در این نوع پروژه‌ها، عواملی مانند طول خم، تعداد خم‌ها و استفاده از دستگاه CNC تاثیر مستقیم بر قیمت نهایی خواهند داشت. به همین دلیل، هزینه خمکاری این نوع ورق‌ها نسبت به ورق‌های ساده‌تر ممکن است متفاوت باشد و این مسئله بر قیمت ورق ذوزنقه نیز تاثیر می گذارد.

پارامتر های مهم در فرایند خمکاری

در فرآیند خمکاری، چند پارامتر مهم وجود دارد که بر کیفیت نهایی کار تاثیر می‌گذارند:

• شعاع خم (R): میزان انحنای خم

• ضخامت ورق (T): تاثیر مستقیم بر نوع خمکاری

• طول لبه (X): فاصله خم تا لبه ورق

• عرض ورق (W): طول کلی خم

• زاویه خم: تعیین‌کننده فرم نهایی قطعه

انواع قالب خمکاری انواع ورق فولادی

ساخت قالب های ورق فولادی از اهمیت خاصی برخوردار است و برای ساخت آن باید فاکتورهای زیر را در نظر گرفت:

• دقت ابعادی و تلرانس لازم برای قطعه ی نهایی
• تعداد قطعاتی که لازم به ساخت است.
• نوع ورقی که می خواهیم عملیات خمکاری را روی آن انجام دهیم.
• آیا خمکاری گرم باید صورت بگیرد یا خمکاری سرد؟
• ضخامت فلز قطعه کار
• اندازه قطعه کار
• عمر مورد نظر قالب




در عمل تولید قطعاتی که در حد 500 تا 5000 قطعه و تلرانس بالا که احتیاج به دقت ابعادی بالا است از:

فولاد یا احتمالا چدن برای ساخت قالب استفاده می شود.

در مقابل برای تعداد کم مثلا 100 قطعه که در آن ها دقت ابعادی زیاد مهم نیست از:

فلزات نرم ، چوب یا کامپوزیتی از چوب و فلز استفاده می شود.

قیمت خمکاری ورق بستگی به طول و ارتفاع نوع خمکاری و حتی ظرافت آن دارد مورد نظر دارد.

گروه صنعتی پارس برای انجام خدمات خمکاری در خدمت شماست.

خمکاری ورق فلاشینگ یکی از انواع خدماتی است که باید با دقت و ظرافت هر چه تمام باید انجام شود چون بر روی نمای ساختمان تاثیر زیادی دارد.

دستگاه خمکاری ورق

برای خم کردن ورق دستگاه های متعدد و گوناگونی ساخته شده است و وجود دارد که در ادامه با آن ها آشنا می شویم.

• دستگاه خم کن دستی: این دستگاه برای ورق های فولادی و فلزی با کربن پایین و تا ضخامت 3 میلی متر، ورق های مسی و برنجی تا ضخامت 5 میلی متر و ورق های آلومینیومی تا ضخامت 6 میلی متر قابل استفاده است و کاربرد دارد.
• دستگاه خم کن ساده ستونی: در استفاده از این دستگاه ورق مورد نظر بین دو فک بالا و پایین قرار می گیرد و فک متحرکی که در بالا قرار دارد به ورق فشار آورده و آن را خم می کند. ور ق هایی که این دستگاه خم می کند شامل ور ق هایی که دارای کربن پایین می باشد، ورق های فلزی تا ضخامت 3 میلی متر و ورق های مسی و برنجی تا ضخامت 6 ملی متر استفاده می شود.
• دستگاه پرس خم کن: این دستگاه می تواند در نوع برقی و دستی باشد و به این صورت است که برای خم کردن ورق مورد نظر و انتخاب شده آن را تحت فشار قرار می دهید و به آن فرم و شکل می دهد. این دستگاه بر اساس طرز کار به سه نوع: پرس هیدرولیک، پرس مکانیکی، پرس پنوماتیک شکل ، بر اساس کاربردی که دارد و قابل استفاده است به سه نوع: پرس آهنگری ، پرس فرم، پرس خم‌ کاری، پرس برش و براساس ساختار و اسکلت‌ بندی‌ و نوع ساختی که دارد: پرس ضربه لنگی، پرس پیچی، پرس دروازه‌ ای تقسیم بندی می شود و قابل استفاده است.
• دستگاه خم کن برقی که نسبت به خم کن های دستی طرز استفاده از آن ساده تر و راحت تر می باشد.

خمکاری ورق فلاشینگ نیز می تواند با استفاده از هر یک از این دستگاه ها انجام شود.

همانطور که بالاتر اشاره کردیم قیمت خمکاری ورق به نوع دستگاه خم کن نیز بستگی دارد ، البته عوامل دیگری تاثیر گذاری نیز هم وجود دارد که یکی از آن ها این مورد می باشد.

سوالات متداول خمکاری ورق

1. قیمت خمکاری ورق چقدر است؟
   بسته به ضخامت، جنس، تعداد خم و تیراژ متفاوت است.
2. خمکاری CNC چه مزیتی دارد؟
   دقت بالا، سرعت بیشتر و کاهش خطای انسانی.
3. آیا ورق گالوانیزه قابل خمکاری است؟
   بله، با رعایت اصول فنی انجام می‌شود.
4. حداقل ضخامت قابل خمکاری چقدر است؟
   بسته به نوع دستگاه متفاوت است.
